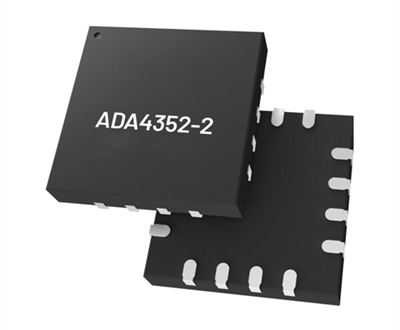

ADA4352-2ACPZ是一款小型、雙通道、完整的可編程增益跨阻放大器和 AFE 解決方案，采用 3 mm x 3 mm 16 引腳 LFCSP 封裝。 可實現快速原型設計。其主要特性包括：精密電流到電壓（I 至 V）轉換可編程增益 TIA光電探測器接口和放大光網絡設備光功率測量儀器 — 光譜學和 色…
ADA4352-2ACPZ是一款小型、雙通道、完整的可編程增益跨阻放大器和 AFE 解決方案，采用 3 mm x 3 mm 16 引腳 LFCSP 封裝。 可實現快速原型設計。
其主要特性包括：
精密電流到電壓（I 至 V）轉換
可編程增益 TIA
光電探測器接口和放大
光網絡設備
光功率測量
儀器 — 光譜學和 色譜法
精密數據采集系統 （DAQ）
特性
小型、雙通道、完整的 PGTIA 和 AFE 溶液
小尺寸封裝：16 引腳 LFCSP，3 mm × 3 mm
每個通道集成 4 個內部增益
范圍 0，內部 RF = 315 Ω
范圍 1，內部 RF = 3.5 kΩ
范圍 2，內部 RF = 40.2 kΩ
范圍 3，內部 RF = 450 kΩ
寬輸入電流動態范圍，最低 100 皮安 至 毫安
出色的直流精度
低失調電壓：25°C 時最大 ±100 μV
低失調電壓漂移：±0.85 μV/°C 最大值， ?40°C 至 +125°C
低開關集成開關阻抗 19Ω 最大值，?40°C 至 +125°C
出色的動態性能
范圍 0 穩定時間 1 μs
范圍 1 穩定時間 2 μs
范圍 2 建立時間 5 μs
范圍 3 穩定時間 10 μs
開爾文連接架構消除了增益誤差 由于開關電阻隨溫度變化。
單電源供電：+2.7 V 至 +5.5 V（雙電源供電：+±1.85 V 至 ±2.75 V）
寬增益帶寬積：8.5 MHz
寬工作溫度范圍：?40°C 至 +125°C
說明

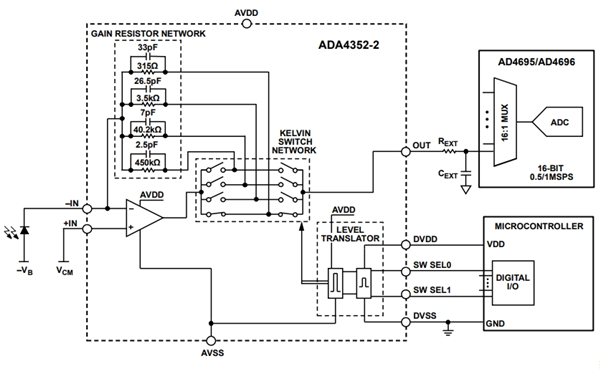

ADA4352-2ACPZ是一款緊湊的單片雙通道、精密、可編程增益跨阻放大器（PGTIA）。該產品是一種突破性的解決方案，可在寬動態范圍內精確測量小電流。ADA4352-2ACPZ在 ?40°C 至 125°C 的寬溫度范圍內具有精度，使用戶能夠在室溫下對終端設備進行一次校準，從而節省測試時間和成本。ADA4352-2ACPZ每個通道集成了四個電流-電壓增益選擇，并且增益可以使用每個通道的兩個邏輯引腳進行編程，以提供靈活、功能齊全的緊湊型 PGTIA 解決方案。此外，憑借其穩健的輸出級和低噪聲，ADA4352-2ACPZ可以直接驅動 16 位精密模數轉換器（ADC，如 AD4696），提供完整的模擬前端（AFE），以滿足最具挑戰性的精密電流測量應用。
ADA4352-2ACPZ采用 3 mm × 3 mm LFCSP 封裝。 將印刷電路板 （PCB） 面積減少多達 相對于使用獨立式的分立設計，性能降低 10 倍 運算放大器 （op amps） 和開關。
應用領域
ADA4352-2ACPZ廣泛應用于各種需要高精度電流測量的領域，包括：
精密電流到電壓轉換?：ADA4352-2ACPZ將微小的電流信號轉換為電壓信號進行測量。
光電探測器接口和放大?：ADA4352-2ACPZ用于光電二極管等光電探測器的信號放大和處理。
光網絡設備?：在光通信系統中測量光功率。
儀器光譜學和色譜法?：在科學儀器中用于精確測量和分析。
精密數據采集系統?：在需要高精度數據采集的應用中提供穩定的信號放大和處理。
性能參數
通道數量：2 Channel
GBP-增益帶寬產品：8.5 MHz
SR - 轉換速率 ：8.2 V/us
每個通道的輸出電流：20 mA
Ib - 輸入偏流：0.12 nA
Vos - 輸入偏置電壓 ：20 uV
電源電壓-最大：5.5 V
電源電壓-最?。?.7 V
工作電源電流：3.3 mA
最小工作溫度：- 40 C
最大工作溫度：+ 125 C
安裝風格：SMD/SMT
封裝 / 箱體：LFCSP-16
