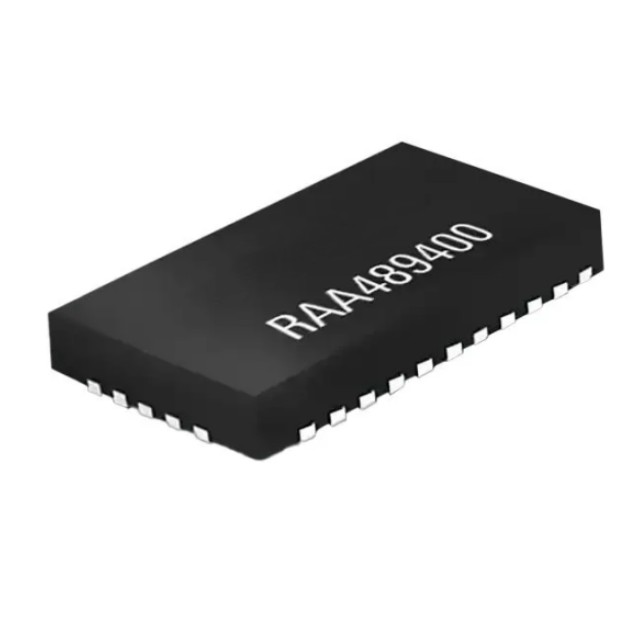

RAA489400A3GNP 是根據 USB Type-C 端口控制器接口規范、USB Type-C 電纜和連接器規范以及 USB Power Delivery (USB PD) 規范設計的 USB Type-C? 端口控制器。單個 USB Type-C 端口管理器可與多個 RAA489400A3GNP 器件組合使用，為多個 USB Type-C 端口實現所有 USB PD 功能，如電源協商和備用模式支持。RAA489400A3GNP 支持 60V 絕對最大額定值的 VBUS 電壓監控器（具有相關引腳功能）和 CC1/CC2，使系統能夠提供高達 240W/48V 的擴展功率范圍 (EPR) 操作。

RAA489400A3GNP 的特點

帶集成 TCPC PHY、CC-Logic 的 USB Type-C? 端口控制器 (TCPC)

支持具有擴展功率范圍 (EPR) 的 USB Type-C 端口控制器接口 (TCPCi) 2.0 修訂版

支持 USB 電源傳輸（USB PD）3.1 版（認證硅 TID：10147）

支持 USB Type-C 2.1 版

CC1/CC2 絕對最大額定值： 60V

支持 Dead battery Rd

帶 ALERT# 的 SMBus/I2C 從目標，用于 USB Type-C 端口管理器 (TCPM)

集成 VCONN MUX

RDSON：500mΩ，用于 5V VCONN 電源

VCONN 保護： OCP/OVP/UVP/OTP/RVP

VCONN 過流閾值選項： 600mA（默認）、400mA 和 800mA

基于 USB PD 3.1 版 EPR 的 VBUS 48V 容差

建議工作條件： 55V（最大值）

絕對最大額定值： 60V

VBUS 放電

VBUS 保護： OCP/OPV/PUVP/RVP

VBUS-CC 短路保護

帶外部 NFET 的 VBUS 源和灌電流電源路徑柵極驅動器

OCP# 故障信號輸出

灌電流快速角色互換 (FRS) 支持

4 通道 GPIO（如 VBUS 源柵極使能控制、帶 VBUS 電源開關的 VBUS 灌電流柵極使能控制、來自外部電源開關的過流輸入）

PROCHOT# 輸出，用于斷開 VBUS 源適配器和 FRS 事件通知

內部灌電流路徑放電

集成 3.3V LDO，用于在電池沒電情況下為 TCPM 供電

用于測量 VBUS 電壓和電流的 ADC

VSYS33（主電源）： 典型 3.3V

封裝：32 引腳 FCQFN，3.0 毫米 × 5.0 毫米

應用

功率高達 240W 的通用應用

電池供電的移動設備

電動自行車、機器人和無人機

電動工具、電池組

吸塵器等家用電器

筆記本電腦、桌子、電源箱和臺式電腦
