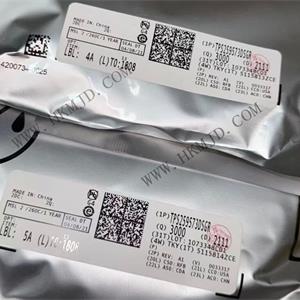

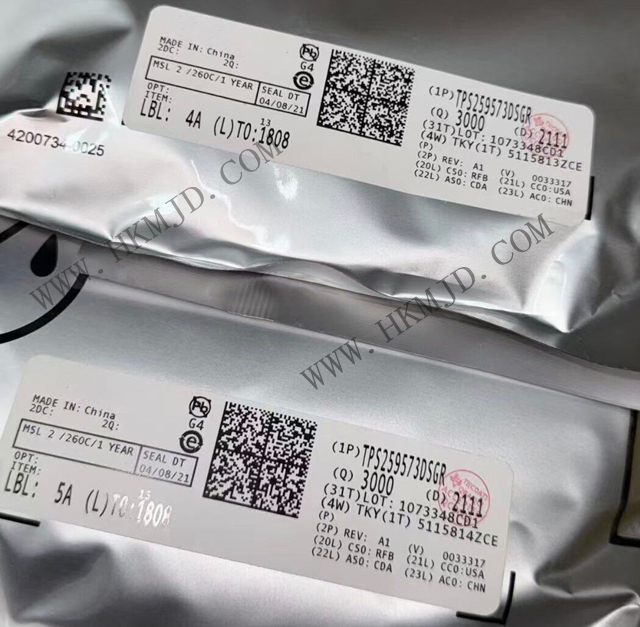

TPS259573DSGR具有過壓保護功能的12V電子保險絲提供了電路保護和電源管理解決方案，僅需極少外部組件。該器件具有2.7V至18V的寬輸入電壓范圍，以及20V的絕對最大電壓。該器件具有多種保護模式，能夠非常有效地抵御過載、短路、電壓浪涌和過多浪涌電流?？梢酝ㄟ^測量整個電流限制電阻的壓降實現對輸出負載電流的準確感應。另外，輸出電流限制級別可通過單個外部電阻設定。對浪涌電流有特別要求的應用可以通過單個外部電容器設定輸出轉換率。TPS259573DSGR的工作溫度范圍為-40°C至+125°C。

TPS259573DSGR特性

寬輸入電壓范圍：2.7V至18V

絕對最大電壓：20V

3V至18V（TPS2595x5版本）

低導通電阻：RON=34mΩ (典型值)

過熱保護 (OTP)

快速過壓保護鉗位（3.8V、5.7V和13.7V），響應時間5μs（典型值）

配備負載電流監控器輸出 (ILM) 的可調節電流限制

電流范圍：0.5A至4A

電流限制精度：±7.5%

可調節的輸出轉換率控制 (dVdt)

TPS2595x0、TPS2595x1、TPS2595x5：帶有可調節欠壓鎖定 (UVLO) 的高電平有效使能輸入

TPS2595x3：帶有可調節過壓鎖定 (OVLO) 的低電平有效使能輸入

故障指示引腳 (FLT)

UL 2367認證 – 文件編號為E169910

RILM>=487?（4.42A最大值）

IEC 62368-1認證

單點故障測試期間安全 (IEC 62368-1)

ILM引腳開路/短路檢測

TPS259573DSGR產品屬性

功能： 電子保險絲

精度： ±7.5%

電壓 - 輸入： 2.7V ~ 18V

電流 - 輸出： 4A

工作溫度： -40°C ~ 125°C（TJ）

安裝類型： 表面貼裝型

封裝/外殼： 8-WFDFN 祼焊盤

供應商器件封裝： 8-WSON（2x2）

TPS259573DSGR應用

熱插拔

適配器供電系統

多功能打印機

固態硬盤和硬盤

工業系統

白色家電

機頂盒

數字電視
