ADN4621BRSZ器件概述：

ADN4620/ADN46211是雙通道、信號隔離的低壓差分信號（LVDS）緩沖器，工作速度高達2.5Gbps，抖動極低。這些器件集成了Analog Devices, Inc.的iCoupler?技術，該技術針對高速運行進行了增強，為LVDS信號鏈提供落地式電隔離。與LVDS接收器和LVDS驅動器的交流耦合和/或電平轉換允許隔離其他高速信號，如電流模式邏輯（CML）。

ADN4620/ADN4621包括一個刷新機制，用于監測輸入和輸出狀態，并確保它們在沒有數據轉換的情況下保持不變（例如在開機時）。為了實現更低的功耗和低抖動的高速運行，隔離器電路依靠1.8 V電源，而3.3 V電源用于LVDS接收器，以支持全共模范圍，其輸入電壓范圍（輸入共模加差分輸入電壓）為0 V至2.4 V，見表2。

ADN4620和ADN4621具有較寬的工業溫度范圍，采用緊湊型SSOP封裝，爬電距離為5.3mm（用于交流電源電壓下增強絕緣）。

特性

• 3.75kVrms LVDS隔離器

• 符合TIA/EIA-644-A LVDS信號電平

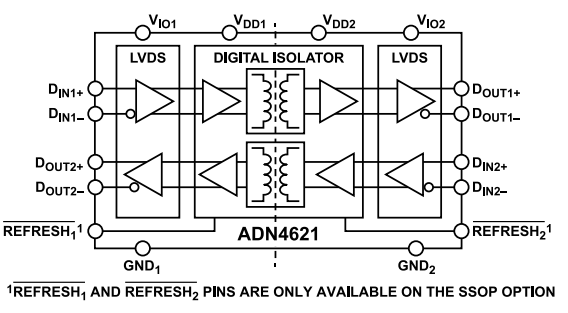

• 雙通道配置（ADN4620: 2 + 0，ADN4621: 1 + 1）

• 能以高達2.5Gbps的任意數據速率進行切換，具有低抖動

• 兩個通道上的總帶寬：5Gbps

• 傳播延遲：2.15ns（典型值）

• 典型抖動：0.82ps rms隨機，40ps總峰值-峰值

• 低功耗1.8V電源，3.3V電源用于I/O

• ±7kV IEC 61000-4-2 ESD保護（整個隔離柵）

• 高共模瞬態抑制：70kV/μs（典型值）

• 安全和法規批準（20引腳SSOP封裝）

• UL（申請中）：3750V rms，持續1分鐘，符合UL 1577標準

• CSA元件認可通知5A（進行中）

• VDE符合性證書，增強絕緣（申請中）

• DIN V VDE V 0884-11 (VDE V 0884-11)：2017-01

• VIORM=1500VPEAK（最大工作絕緣電壓）

• 啟用或禁用刷新（低速輸出正確性檢查）

• 工作溫度范圍：?40°C至+125°C

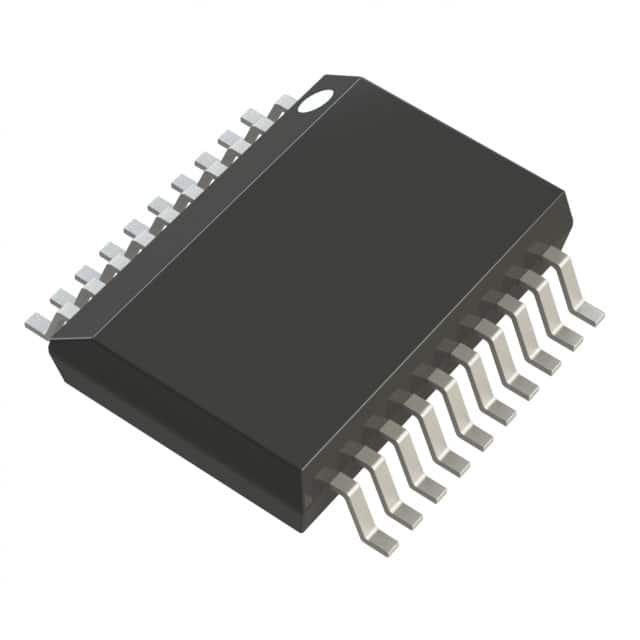

• 緊湊型SSOP封裝，爬電距離為5.3mm

應用

• 模擬前端隔離

• 數據平面隔離

• 隔離式高速時鐘和數據鏈路

• 多千兆位串行化/解串化 (SERDES)

• PCB對PCB光學替代品（例如短距離光纖）
